Sabtu, 26 Juni 2021

Sistem Input/Output





Sistem Komputer

Sistem Komputer merupakan elemen-elemen yang terkait untuk menjalankan suatu aktifitas dengan menggunakan komputer. Elemen tersebut terdiri dari manusianya (brainware), perangkat lunak (software), dan perangkat keras (hardware). Sistem komputer merupakan peranti elektronik yang menerima data ( input ), yang kemudian akan di proses menjadi data yang berguna lalu akan di keluarkan ( output ) ditampilkan menggunakan hadware pemgeluaran seperti monitor dan mesin cetak. .

fungsinya sendiri yaitu

1. Menginput Data

Fungsi sistem komputer yang pertama adalah menginput data. Disini sistem komputer akan menginput seluruh jenis informasi data yang telah dimasukkan okebb pengguna melalui perangkat keras (hardware), seperti keyboard, mouse dan lain lain.

2. Memproses Data

melakukan suatu proses yang bertugas untuk mentranfer sebuah data menjadih sebuah informasi data yang bisa dibaca oleh memori komputer. Pada proses ini biasanya terjadi pada Central Processing Unit (CPU) selaku otak komputer.

3. Menghasilkan Data

Setelah data telah seslesai diproses. maka akan Menghasilkan sebuah output yang datanya itu berasal dari data yang telah diproses sebelumnya. Hasil dari output data tersebut dapat berupa sebuah informasi, video, gambar, suara yang sudah termasuk ke dalam sebuah pengolahan data.



Sistem input output

Pada dasarnya, tugas utama komputer adalah processing dan I/O (Input dan Output). Sebagian besar waktunya digunakan untuk mengolah I/O sedangkan processing hanya bersifat insidental.

insidental artinya hanya di lakukan dalam waktu tertentu saja

Jadi, pada konteks I/O, peranan sistem operasi adalah mengatur dan mengontrol perangkat I/O dan operasi I/O.



Pengertian Sistem Input

energi yang dimasukkan ke dalam sistem dan menentukan keluaran sistem. Masukan dapat berupa masukan perawatan (maintenance input) dan masukan sinyal (signal input). Umumnya data yang diperlukan adalah sebagai masukan sistem yang diturunkan dari kebutuhan informasi. Agar data dapat diterima oleh komputer dengan baik, komputer memiliki peralatan yang berfungsi untuk hal ini yang disebut dengan input device.



Input device (Perangkat Keras Masukan) adalah Perangkat untuk memasukkan data dari luar ke dalam suatu memori dan processor untuk diolah guna menghasilkan informasi yang diperlukan.

·         Keyboard.

·         Mouse.

·         Joystick.

·         Touchpad.

·         Modem.

·         Flashdisk.



Pengertian Output

 Hasil dari suatu proses atau aktifitas menerima data dari hasil pengolahan pada bagian pemrosesan. Tentu saja pada bagian ini diperlukan juga peralatan yang bekerja, dimana peralatan tersebut disebut dengan output device.

 Output device (Perangkat Keras Keluaran) Adalah Perangkat yang berfungsi untuk mengeluarkan hasil pemrosesan ataupun pengolahan data yang berasal dari CPU kedalam suatu media yang dapat dibaca oleh manusia ataupun dapat digunakan untuk penyimpanan data hasil proses.

·         Layar monitor.

·         Speaker atau pengeras suara.

·         Printer atau pencetak.

·         LCD Projector atau LCD Proyektor.

·         Headset atau perangkat jemala.





 Dalam mewujudkan fungsi tersebut, diperlukan antarmuka internal dengan komputer (CPU dan memori utama) dan antarmuka dengan perangkat eksternalnya untuk menjalankan fungsi-fungsi pengontrolan.



Dua fungsi utama Modul I/O ialah :

·         Sebagai piranti antarmuka ke CPU dan memori melalui bus sistem.

·         Sebagai piranti antarmuka dengan peralatan peripheral lainnya dengan menggunakan link      data tertentu



Fungsi dalam menjalankan tugas

 Modul I/O dapat dibagi menjadi beberapa kategori, yaitu:

·         Kontrol dan pewaktuan

·         Komunikasi CPU

·         Komunikasi dengan perangkat eksternal

·         Pem-buffer-an data

·         Deteksi kesalahan

·         Saluran I/O

Rabu, 09 Juni 2021

Memory External



Memory External

Memory External adalah memori tambahan yang berfungsi untuk menyimpan data atau program. Dengan kata lain memory ini termasuk perangkat keras untuk melakukan operasi penulisan, pembacaan dan penyimpanan data, di luar memori utama. Contoh: Hardisk, Flash Disk, dan Floppy Disk.

Fungsi dari memory external yaitu sebagai penyimpan permanen untuk membantu fungsi RAM dan yang untuk mendapatkan memori murah yang berkapasitas tinggi bagi penggunaan jangka panjang.



Jenis Memory External

Magnetic Disk



·         RAID

Penyimpanan data yang digunakan untuk meminimalkan kesalahan pada saat penyimpanan dan pembacaan data dengan menggunakan redundasi ( penumpukan data ) dengan menggunakan perangkat lunak atau menggunakan Hard Disk itu sendiri.

·         Removable

Media penyimpanan yang bersifat portable/dapat dibawa ke mana – mana dengan mudah dan praktis. Contohnya seperti flashdisk, hardisk eksternal, dan lain sebagainya.

Optical



·         CD-Rom

Merupakan sebuah penyimpanan yang berbentuk kaset, cd-rom hanya bisa digunakan sekali saja atau hanya dapat di baca sekali saja dan tidak dapat ditulis ulang.

·         CD-Writable (worm)

Cd – Writable sama halnya dengan CD-Rom, hanya saja mempunyai perbedaan. Perbedaannya adalah merupakan kebalikan dari CD-Rom, yaitu CD-Writable dapat ditulis kembali.

·         CD-R/w

CD-R adalah singkatan dari Compact Disk Recordable adalah piringan pipih berbahan polikarbonat berdiameter 120 mm.

·         DVD

DVD adalah singkatan dari Digital Versatile Disc atau Digital Video Disc. Perangkat ini juga termasuk sebagai perangkat optical disk sama dengan jenis disk yang diatas. Biasanya DVD ini digunakan untuk menyimpan software dan juga aplikasi komputer yang lainnya termasuk game dan juga file untuk video. Untuk mengetahui isi dari sebuah DVD, maka akan dibutuhkan DVD player.



Kelebihan Pada Memori Eksternal

·         Bisa di bawa bawa, Pasti kamu pernah mencopot atau memasang memori, itu adalah memori eksternal. Kamu bisa membawa kemana saja tanpa harus membawa Devices nya.

·         Kapasitas yang lebih besar, Kapasitas nya bisa melebihi meoeri Internal karena hanya mempunyai sistem untuk menjalankan memori itu yang lebih sedikit.

·         Bentuknya yang lebih kecil, Kamu pasti pernah lihat kan, bentuk semungil itu bisa menampung banyak file. Bentuknya sangat kecil karena

Kekurangan Pada Memori Eksternal

·         Umur yang lebih sedikit , memori eksternal cepat mengalami eror pada partisinya. Bahkan ada juga yang minta diformat tetapi memori tetap tidak normal berarti jika sudah begitu tandanya sudah rusak.

·         Cepat Rusak, Memori semua memang bisa rusak, tetapi karena memori eksternal sangat sering di gunakan untuk menyimpan file, makanya jadi cepat rusak.

·         Proses membaca yang lambat, Proses memindahkan file atau mengcopy file memang lebih lambat karena kualitas yang kurang, mengingat harganya yang lebih murah pasti Sudah pas sekali dengan spesifikasinya juga.

Kamis, 06 Mei 2021

Memory Internal

INTERNAL MEMORY




            Seperti yang kita tahu, keberadaan memory merupakan salah satu perangkat yang amat vital dalam sebuah pc. Sama seperti namanya, memory digunakan / berfungsi sebagai alat untuk menyimpan data baik itu sementara (dynamic) atau permanen (static).  Dalam jenisnya, memory terbagi menjadi dua bagian. Yaitu memory internal dan memory eksternal. Dari segi fungsi, memory internal merupakan tempat untuk menyimpan data yang bersifat sementara ( dynamic) dan dapat diakses processor secara langsung.

            Memory internal mampu menyimpan data secara sementara karena memiliki sifat penyimpanan yang sementara juga. Ambil contoh seperti ketika kamu sedang menjalankan sebuah program seperti Ms.Words, game, Command Prompt, dan program lainnya. Pada saat kamu menjalankan sebuah program apapun itu, instruksi yang kamu masukkan pada komputer akan melewati RAM terlebih dahulu. Setelah itu instruksi tersebut akan diteruskan menuju processor untuk di proses.

        Nah, karena sifatnya yang sementara, apabila kamu melakukan shutdown atau restart pada komputer kamu maka instruksi yang ada pada RAM akan otomatis terhapus dan tidak akan dapat kamu temukan lagi. Oleh karenanya, apabila kamu ingin agar data yang kamu kerjakan ingin tersimpan dan tidak akan terhapus pada saat komputer di shutdown atau restart maka penting hukumnya untuk menyimpan dahulu ke memory eksternal seperti harddisk atau flasdisk.


Karakteristik Memori

Berikut dibawah ini beberapa karakteristik dari memori internal.

1. Lokasi Memori

            Memori internal yang sering disebut sebagai memori fisik, primer ataupun utama, terletak didalam CPU dan bersifat internal terhadap sistem komputer. Nah, memori internal sendiri biasanya menggunakan media RAM.

2. Kapasitas Memori

            Biasanya, kapasitas memori internal dinyatakan dalam bentuk byte (1 byte = 8 bit) atau word. Panjang word pada umumnya adalah 8, 16, dan 32 bit.

3. Satuan Transfer

            Apa itu satuan transfer? Satuan transfer itu sama dengan jumlah saluran data yang masuk dan keluar dari modul memori. Nah, untuk memori internal (memori utama), satuan transfer adalah jumlah bit yang dibaca atau dituliskan ke dalam memori pada suatu saat.

4. Metode Akses Memori

Berikut dibawah ini empat metode akses memori :

  • Sequential Access

            Memori diorganisasikan menjadi unit-unit data yang disebut sebagai record.

Akses pada memori dibuat ke dalam bentuk urutan linier yang spesifik atau jelas.

Untuk memisahkan record yang ada dan membantu proses pencarian maka digunakan informasi pengalamatan.

Mekanisme baca atau tulis (shared read/write mechanism) digunakan secara bersama-sama dengan menuju lokasi yang diinginkan untuk mengeluarkan record.

Sangat beragamnya waktu access record.

Contoh dari sequential access adalah akses pada pita magnetik.

  • Direct Access

               Direct access juga menggunakan mekanisme baca atau tulis (shared read/write mechanism) tetapi setiap record dan blok memiliki alamat yang unik/khas berdasarkan lokasi fisiknya.

Pengaksesan pada memori dilakukan secara langsung terhadap kisaran umum (general vicinity) untuk mencapai lokasi akhir.

Beragamnya waktu aksesnya.

Contoh dari direct access adalah akses pada disk.

  • Random Access

            Setiap lokasi bisa dipilih secara acak dan diakses serta diberi alamat secara langsung.

Waktu akses pada lokasi tertentu bersifat konstan dan tidak bergantung pada urutan akses sebelumnya.

Contoh dari random access adalah sistem memori utama.

  • Associative Access

            Setiap word dapat ditemukan berdasarkan isinya dan bukan alamatnya.

Setiap lokasi mempunyai mekanisme pengalamatannya tersendiri.

Waktu pencariannya tidak bergantung secara konstan terhadap pola akses sebelumnya ataupun lokasi.

Contoh dari associative access adalah memori cache.


5. Kinerja Memori

            Berikut dibawah ini tiga buah parameter untuk mengukur kinerja sistem memori.

  • Waktu Akses (Access Time)

            Untuk memori internal atau RAM, waktu akses adalah waktu yang diperlukan untuk melakukan operasi baca atau tulis (read/write).

  • Waktu Siklus (Cycle Time)

            Waktu siklus adalah penjumlahan dari waktu akses dan waktu transien hingga sinyal menghilang dari saluran sinyal atau untuk menghasilkan kembali data jika data ini dibaca secara destruktif.

  • Laju Pemindahan (Transfer Rate)

        Transfer rate merupakan kecepatan pemindahan data ke unit memori ataupaun data yang ditransfer dari unit memori. Pada memori internal atau RAM, transfer rate sama dengan 1/waktu siklus.


6. Jenis Fisik Memori

            Adapun jenis fisik memori internal atau RAM adalah memori semikonduktor. Jenismemori ini memakai teknologi LSI atau VLSI (very large scale integration).

7. Karakteristik Fisik Memori

            Memori internal atau RAM termasuk memori Volatile yang artinya bersifat sementara. Kenapa bersifat sementara? Karena data akan hilang jika komputer mati atau tidak dialiri listrik. Jadi, memori internal ini hanya digunakan untuk menyimpan program-program atau data yang sedang digunakan oleh CPU saja.

8. Organisasi

            Organisasi adalah pengaturan bit dalam penyusunan word secara fisik. Kecepatan dan kapasitas memori dibedakan berdasarkan hierarki memori. Hierarki ini disusun mulai dari jenis memori yang paling cepat sampai yang paling lambat, disusun dari kapasitas yang paling kecil sampai yang paling besar, dan disusun dari harga tiap bit memorinya dari yang paling mahal sampai yang paling murah.


Cara Kerja Memori

            Memori berbentuk seperti sel yang terdiri dari sepotong kecil informasi. Informasi didalam memori dapat berupa data ataupun instruksi kepada komputer untuk melakukan sesuatu. Data didalam memori dapat menjadi suatu perintah untuk keadaan tertentu. Informasi disimpan didalam memori sebagai angka biner. Nah, informasi yang masih belum berbentuk biner nantinya akan di-encoded (diuraikan) oleh instruksi-instruksi yang akan memecahkannya menjadi urutan angka.

            Instruksi pemecahan informasi yang lebih kompleks dapat digunakan untuk menyimpan suara, gambar, video dan beragam informasi lainnya. Nah, informasi yang disimpan dalam satu sel itulah yang disebut sebagai byte. Memori bisa ditulis dan dihapus berulang kali sesuai dengan penggunaannya.

            Setiap alamat dari lokasi memori dituliskan dalam bilangan heksadesimal (basis 16). Kemudian, CPU akan melacak lokasi tersebut lalu membaca dan menulis data. Adapun, transistor dan kapasitor didalam chip memori, diatur dalam bentuk baris dan juga kolom. Memori internal komputer yang paling umum adalah RAM (Random Access Memory) yang mampu menyimpan data sementara secara optimal dikarenakan dapat mengambil dan menyimpan data dengan lebih cepat.

            Penyimpan data sementara pada memori internal membutuhkan aliran listrik artinya komputer haruslah menyala. Ketika komputer mati maka data pun menghilang. Apa yang terjadi saat komputer dihidupkan? Nah, saat komputer dinyalakan, beban BIOS (Basic Input Output System) dari ROM (Read – Only Memory), dan kontroler memori, mengecek semua alamat memori guna memastikan tidak ada error di dalamnya.


            Pada proses ini, BIOS akan menyediakan informasi dasar tentang perangkat penyimpanan, susunan boot, dan juga komponen lainnya. Kemuidan, sistem operasi akan dimuat dari hard drive ke sistem RAM sehingga memungkinkan CPU untuk mempunyai akses langsung ke sistem operasi. Jadi, setiap aplikasi yang dijalankan pada komputer akan dimuat ke dalam RAM. Dengan adanya memori komputer, maka proses transfer data dapat menjadi lebih cepat. Memory eksternal merupakan memory yang bersifat statis dimana data yang kamu simpan tidak akan hilang meskipun komputer telah dimatikan atau direstart. Memory eksternal sendiri dapat berupa perangkat penyimpanan seperti hardisk atau flashdisk yang dirancang sedemikian rupa sehingga dapat menyimpan data secara permanen.  Karena sifatnya yang permanen atau statis, maka ukuran yang disediakan memory eksternal tentu akan jauh lebih besar daripada memory internal yang biasanya hanya memiliki kapasitas 2GB, 4GB, 8GB. Hardisk yang paling pasaran dan sering kita temui biasanya memiliki ukuran 500GB atau mungkin ada juga yang sudah berkapasitas 1TB atau mungkin banyak yang berukuran lebih besar.


Nah, itulah penjelasan mengenai internal memory. Apakah artikel ini menarik? Jangan lupa untuk berbagi pendapat kamu di kotak komentar dibawah.

Jumat, 30 April 2021

Cache Memory

 Memory Chace





    Cache berasal dari kata cash. Dari istilah tersebut cache adalah tempat untuk menyembunyikan atau arsip sementara. Lebih sisngkatnya Cache adalah lokasi sementara untuk data. Fungsinya adalah untuk meningkatkan transfer data dengan menyimpan data yang sedang diakses. Jadi jika ada data yang ingin Anda akses itu adalah data yang sama dan aksesnya lebih cepat.

    CPU cache adalah cache yang hardware yang digunakan oleh central processing unit (CPU) dari komputer untuk mengurangi biaya rata-rata (waktu atau energi) untuk mengakses data yang dari memori utama . Cache merupakan memori yang lebih kecil dan lebih cepat, terletak lebih dekat ke inti prosesor , yang menyimpan salinan data dari lokasi memori utama yang sering digunakan. Ukuran cache dibuat kecil supaya proses pencarian data pada memory cache bisa lebih cepat.


Hierarki cache dalam prosesor modern

    Prosesor modern memiliki beberapa cache on-chip yang saling terhubung. Pengoperasian cache tertentu dapat ditentukan sepenuhnya oleh ukuran cache, ukuran blok cache, jumlah blok dalam satu set, kebijakan penggantian set cache, dan kebijakan penulisan cache .

    Meskipun semua blok cache dalam cache tertentu berukuran sama dan memiliki keterkaitan yang sama, biasanya cache "level rendah" (disebut cache Level 1) memiliki jumlah blok yang lebih kecil, ukuran blok yang lebih kecil, dan blok yang lebih sedikit di a diatur, tetapi memiliki waktu akses yang sangat singkat. Cache "tingkat yang lebih tinggi" (yaitu Level 2 dan lebih tinggi) memiliki jumlah blok yang semakin besar, ukuran blok yang lebih besar, lebih banyak blok dalam satu set, dan waktu akses yang relatif lebih lama, tetapi masih jauh lebih cepat daripada memori utama.


Cara Kerja Cache Memory




    Memory cache bekerja dengan cara menyimpan data yang sudah di akses oleh komputer. apabila pengguna mengakses data yang sama, maka cache akan mengirim data tersebut dari cache itu sendiri bukan dari tempat yang lebih lama untuk di akses.

Tipe-tipe Cache Memory

1. Memory Cache

    Memory cache sering disebut sebagai cache RAM. Ini adalah bagian dari memori yang dibuat dengan RAM statis kecepatan tinggi. Jenis cache ini lebih efektif karena hampir semua program dapat berulang kali mengakses data atau perintah yang sama. Ini berarti bahwa semakin banyak informasi yang disimpan dalam, semakin sering komputer menggunakan cache ini daripada menggunakan RAM yang relatif lebih lambat.

2. Disk Cache

    Disk cache tidak berbeda secara signifikan dari cache memori dan didasarkan pada prinsip yang sama. Alih-alih menggunakan data SRAM kecepatan tinggi, Disk cache sebenarnya menggunakan memori konvensional atau yang disebut RAM dinamis yang relatif lebih lambat.Cara Kerjanya Saat Anda menjalankan aplikasi yang meminta data dari hard drive, aplikasi pertama-tama akan memeriksa apakah data tersedia di buffer memori. Cache disk dapat secara signifikan mempengaruhi kecepatan aplikasi karena mekanisme ini jauh lebih cepat daripada mengembalikan data dari komponen disk.


Stuktur Sistem Cache Memory

    Memori utama terdiri dari maksimal 2n beralamat word, dengan setiap kata memiliki alamat n-bit yang unik. Untuk keperluan pemetaan, memori ini dapat terdiri dari sejumlah blok yang memiliki panjang kata K untuk setiap blok. Oleh karena itu ada blok M = 2n / K. Cache terdiri dari baris C, masing-masing berisi kata K, dan jumlah baris jauh lebih sedikit daripada jumlah blok memori utama (C).


Letak Cache Memory

    Terdapat di dalam Processor (on chip),Cache internal diletakkan dalamprosesor sehingga tidak memerlukan bus eksternal, maka waktu aksesnya akansangat cepat sekali.Terdapat diluar Processor(off chip), Berada pada MotherBoard memori jenisini kecepatan aksesnya sangat cepat,meskipun tidak secepat chache, memori jenis pertama.


Fungsi Memory Cache

Fungsi utama dari memory cache yaitu untuk mempercepat kinerja komputer dalam mengakses data. Cache menyimpan data atau informasi yang telah di akses oleh suatu buffer, oleh karena itu cache meringankan beban kerja prosessor. jadi lebih jabarnya, fungsi dari cache adalah :


  • Mempercepat akses data pada komputer
  • Meringankan kerja prosessor
  • Menjembatani perbedaan kecepatan antara CPU dan memory utama
  • Mempercepat kinerja memory


Kebijakan Cache

  • Cache Write - around
        Proses penulisan atau penyimpanan data melewati seuah cache atau tidak mempergunakan cache memory, ini mencegah cache dari kebanjiran atau antrian data yang begitu banyak. Ini adalah bahwa data tidak tercache sehingga operasi baca relatif lambat karena data belum di-cache.
  • Cache Write-through
        Proses penulisan data dengan cache. Keuntungan disini yaitu data terbaca oleh cache sehingga dapat dibaca dengan cepat.Kekurangannya adalah operasi penulisannya tidak lengkap, hal ini dapat menyebabkan cache tembus memperkenalkan latensi ke dalam operasi tulis.
  • Cache Write-black
        Mirip dengan cache write-through di mana semua operasi penulisan diarahkan ke cache. Namun, dengan cache balasan, operasi penulisan dianggap selesai setelah data di-cache. Kemudian, data disalin dari cache ke penyimpanan.



Rabu, 07 April 2021

Sistem Bus



Sistem Bus




Bus adalah jalur komunikasi penghubung bagi keseluruhan komponen komputer dalam menjalankan tugasnya. Sistem bus adalah sebuah bus yang menghubungkan komponen-komponen utama komputer (CPU, Memori, I / O). Sistem bus adalah penghubung bagi keseluruhan komponen komputer dalam menjalankan tugasnya. Mentransfer data antar komponen komputer mendominasi kerja suatu komputer. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi CPU melalui perantara bus, begitu juga kita dapat melihat hasil eksekusi melalui monitor juga menggunakan sistem bus.

Sebuah bus biasanya terdiri atas beberapa saluran. Secara umum fungsi bus dikategorikan dalam tiga bagian, yaitu saluran data, saluran kontrol.

Data saluran (bus data) adalah lintasan bagi data. Jumlah saluran yang terkait dengan kata yang panjang.

Saluran alamat (bus alamat) digunakan untuk menspesifikasikan sumber dan tujuan data pada data bus. Saluran ini digunakan untuk mengajukan alamat word pada memori yang akan diakses CPU.

Saluran kontrol (bus kontrol ) digunakan untuk mengontrol data bus, alamat bus, dan seluruh modul yang ada. Secara umum saluran kontrol meliputi:

·         Memory Write , memerintahkan data pada bus akan dituliskan kedalam lokasi alamat.

·         Memori Baca , memerintahkan data dari lokasi alamat ditempatkan pada data bus.

·         I / O Write , memerintahakan data pada bus dikirim ke lokasi pelabuhan I / O.

·         I / O Read , memerintahkan data dari port I / O ditempatkan pada data bus.

·         ACK transfer , menunjukan data telah diterima dari bus atau data telah dikirim pada bus.

·         Permintaan Bus , menunjukan bahwa modul memerlukan kendali bus.

·         Bus Grant , menunjukan modul yang melakukan permintaan telah diberi hak mengontrol bus.

·         Interrupt Request , menandakan adanya penangguhan interrupt dari modul.

·         Interrupt ACK , menunjukan penangguhan interrupt telah diketahui CPU.

·         Jam , kontrol untuk menyelesaikan operasi antar modul.

·         Reset , digunakan untuk menginisialisasi seluruh modul.



Jenis Data

a)      Memori:

      Memori umum terdiri atas N kata memori dengan panjang yang sama. Masing – masing kata diberi alamat numerik yang unik (0, 1, 2,… N-1). Kata dapat dibaca maupun ditulis pada memori dengan kontrol Baca dan Tulis. Lokasi bagi operasi dispesifikasikan oleh sebuah alamat.

b)      Modul I / O:

      Operasi modul I / O adalah pertukaran data dari dan ke dalam komputer. Berdasakan pandangan internal, modul I / O dipandang sebagai operasi memori dengan membaca dan sebuah memori. Seperti telah berlaku pada bab 6 bahwa modul I / O dapat mengontrol lebih dari sebuah perangkat perangkat. Modul I / O juga dapat mengirimkan sinyal interupsi.

c)     CPU yang merupakan singkatan dari Central Processing Unit adalah komponen keras atau perangkat keras pemroses data utama dalam sebuah komputer. CPU otak komputer karena CPU merupakan pembuktian segala aktifitas yang ada di komputer.



Struktur interkoneksi

Dari jenis pertukaran data yang diperlukan modul – modul komputer, maka struktur interkoneksi harus mendukung perpindahan data.

Memori ke CPU: CPU melakukan pembacaan data dan memori.

CPU ke Memori: CPU melakukan penyimpanan atau penyimpanan data ke memori.

I / O ke CPU: CPU membaca data dari perangkat melalui modul I / O.

CPU ke I / O: CPU mengirimkan data ke perangkat perangkat melalui modul I / O.

I / O ke Memori atau dari Memori: digunakan pada sistem DMA.


Macam-Macam Bus Utama dalam Sistem Komputer Modern



Pada komputer sistem utama bus, bisa dibedakan menjadi beberapa jenis yaitu bus prosesor, bus ISA, bus PCI, dan bus AGP. Adapun penjelasan dari keempat jenis bus tersebut adalah sebagai berikut:



1. Prosesor Bus

prosessor


    Disebut juga bus sisi depan (FSB), merupakan bus tercepat pada komputer dan merupakan inti dari chipset (dan motherboard). Utamanya, bus ini digunakan oleh mikroprosesor untuk melewatkan informasi ke / dari chache atau memori utama, dan juga ke chipset north-bridge. Kecepatan prosesor bus pada komputer sekarang yaitu 66MHz, 100MHz, 133MHz, atau 200Mhz menggunakan jalur lebar data 64 bit (8byte).



2. Bus ISA



Bus ISA

    Bus 16-bit 8MHz. Kecepatan ini sangat rendah namun cukup ideal untuk periferal yang memang berkecepatan rendah, termasuk piranti lama. Untuk keperluan modern, kartu suara, dan piranti berkecepatan rendah, bus ini masih mencukupi. Komputer menciptakan terakhir seperti Pentium 4 relatif tidak menyertakan bus / slot ini di dalamnya.


3. Bus PCI



Bus PCI

    Bus 32-bit yang normalnya berjalan pada 33MHz. Komputer yang modern mendukung PCI 64-bit 66MHz. Bus ini terdapat baik pada chipset north-bridge atau pada I / O controller hub. Motherboard yang disajikan sebagai slot 32-bit yang umumnya berwarna putih sebanyak 3 dan 6 slot dan banyak digunakan oleh perangkat komputer yang membutuhkan kecepatan tinggi, misalnya SCSI, kartu jaringan (Network Interface Card, NIC), dan lain-lain.



4. Bus AGP



Bus cepat 32 bit yang khusus untuk kartu grafis / video. Berjalan pada kecepatan 66MHz (AGP 1x), 133MHz (AGP 2x), 266 MHz (AGP 4x), atau 533 MHz (AGP 8x) yang akan menghasilkan bandwith hingga sebesar 2.133 MB / det, AGP dihapuskan ke north-bridge atau memori controller hub pada chipset dan konektornya pada motherboard yang diwujudkan dalam bentuk slot AGP pada sistem yang mendukungnya. Seseorang berwana coklat.



Pada motherboard ada juga bus yang tersembunyi, misalnya LPC. Bus ini hanya terdapat pada chipset arsitektur hub dan tidak ada konektor hubungan keluar yang dapat dilihat.


Jumat, 26 Maret 2021

Struktur Komputer





Struktur Komputer


  Pada pertemuan kali ini, pembahasan materi tentang struktur komputer beserta fungsinya. Dinama sebagian dari kita mungkin sudah tau apa itu struktur komputer.



Pengertian struktur komputer itu sendiri yaitu cara-cara dari setiap komponen komputer yang saling terhubung atau berhubungan satu sama lain. Sedangkan fungsi komputer sendiri adalah sebagai oprasi   masing-masing komponen sebagai bagian dari struktur.

Adapun empat struktur penting dalam komponen komputer antara lain adalah:



1.       CPU


CPU (Control Proceessing Unit)

CPU atau singkatan dari Central Processing Unit adalah perangkat keras atau perangkat keras yang berfungsi sebagai pemroses data utama pada suatu komputer. Tanpa adanya CPU komputer tidak akan bisa berjalan, karena CPU merupakan otak dari komponen komputer, dimana CPU berfungsi untuk menerima dan melaksanakan perintah dan dari perangkat lunak atau perangkat lunak.

2.       Memori Utama



Memori berfungsi untuk menyimpan data atau informasi pada komputer. Dalam hal ini memori terbagi menjadi tiga, yaitu memori internal, memori eksternal dan ram ( memori sementara )

Memori Internal


Memori internal adalah  memori utama yang dapat diakses langsung oleh prosesor. Karena data yang disimpan pada memori bersifat volatile atau sementara, maka ketika tidak ada sumber listrik atau ketika kimputer dimatikan, maka datanya akan hilang. Biasanya, data yang disimpan dalam memori ini adalah program dan data.

Memori Eksternal ( flasdisk )


Memori eksternal adalah memori tambahan yang berfungsi sebagai tambahan untuk menyimpan data atau program namun bersifat permanen atau non volatile. Ada beberapa jenis memori eksternal yang sering digunakan, yaitu: hardisk, flashdisk, dan floppy disk.

Ram

    RAM ( Random Access Memory ) merupakan penyimpanan sementara yang ada di komputer, memori ini dapat membaca dan berubah, digunakan untuk menyimpan data yang bekerja dan kode mesin. Ram berisi sirkuit atau jalan untuk menghubungkan jalur data ke penyimpanan yang dialamatkan untuk membaca dan menulis . Saat kita menghidupkan komputer dan membuka sebuah aplikasi ram akan bekerja menyimpan informasi yang perlu digunakan dengan cepat.



3.         (I/O)

(I/O) adalah Input atau Output dimana ini adalah bagian  dari struktur sebuah komputer yang berfungsi sebagai pintu gerbang bagi CPU untuk dapat berinteraksi dengan lingkungannya .

Input adalah alat yang digunakan untuk menerima masukkan data dan program yang akan diproses di dalam computer. Sedangkan

Output adalah sebagai peralatan yang berfungsi untuk mengeluarkan hasil pemrosesan ataupun pengolahan data yang berasal dari CPU kedalam suatu media yang dapat dibaca oleh manusia ataupun dapat digunakan untuk penyimpanan data hasil proses.



4.              System Interconnection

System Interconnection merupakan penghubung antara CPU, memori utama dan I/O. Tanpa adanya System Interconnection , komputer tidak akan berjalan sebagai mana mestinya.



Ø  Structur CPU



1.       Control Unit

Control Unit / CU merupakan salah satu dari CPU yang bertugas untuk memberikan arahan kontrol terhadap operasi yang dikendalikan di dalam CPU tersebut.

2.       Arithmetic dan Logic Unit

suatu komponen dalam sistem komputer yang memiliki berfungsi melakukan operasi perhitungan aritmatika dan logika :Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR. Alu terdiri dari dua bagian, yaitu unit arithmatika dan unit logika boolean.fungsi yang didefinisikan pada ALU adalah Add (penjumlahan), Addu (penjumlahan tidak bertanda), Sub (pengurangan), Subu(pengurangan tidak bertanda), and, or,xor, sll (shift left logical), srl (shift right logical), sra (shift right arithmetic), dan lain-lain.

3.       Register

Register adalah sebuah memori penyimapanan yang berfungsi untuk menyimpan data sementara, data yang menunggu untuk di proses selanjutnya.

4.       CPU Interconnection

CPU Interconnection  merupakan sistem koneksi yang burfungsi untuk menghubungkan komponen CPU dengan bus-bus eksternal CPU.



Itulah artikel mengenai struktur komputer. Mungkin hanya ini saja artikel yang dapat saya sampaikan. Semoga artikel singkat ini bisa bermanfaat dan menambah wawasan bagi kita semua.



Minggu, 21 Maret 2021

Evolusi Komputer

Evolusi Komputer



            Komputer adalah sebuah mesin hitung elektronik yang secara cepat menerima informasi masukan digital dan mengolah informasi tersebut dan menghasilkan keluaran informasi yang dihasilkan setelah diolah oleh komputer. Dengan seiring berjalannya waktu komputer telah mengalami perubahan dan perkembangan yang menjadikan komputer jaman sekarang lebih cnggih dari pada pada dahulu veri sebelumnya. Berikut pernyataan komputer dari generasi pertama higga generasi sekarang.


Komputer Generasi I (1940-1959)

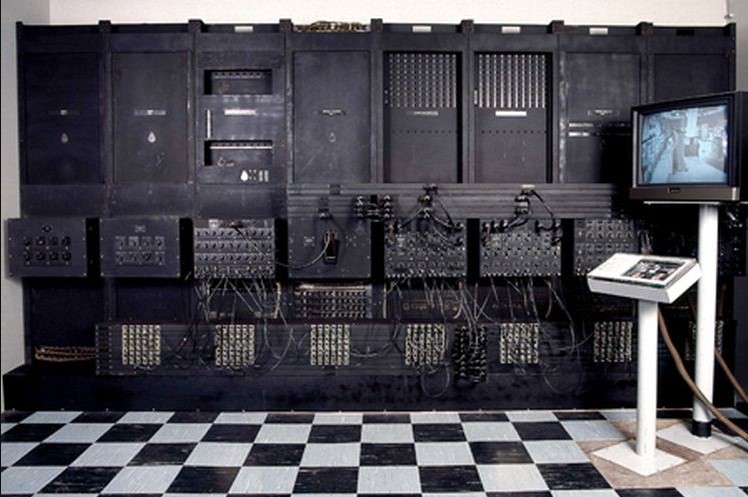

Komputer Generasi Pertama

Electronic Numerical Integrator and Calculator (ENIAC) merupakan generasi pertama komputer digital elektronik yang digunakan untuk kebutuhan umum. Komputer ini merupakan komputer pertama di dunia dengan bobot sekitar 30ton, panjangnya hingga 30 meter dan tinggi 4,2 meter. ENIAC dirancang pada tahun 1942, dan mulai dibuat pada tahun 1943 oleh Dr. John W. Mauchly dan John Presper Eckert di Moore School of Electrical Engineering (University of Pennsylvania) . Ukurannya sendiri sangat besar, dan untuk membutuhkan ruang 500m persegi.

Komputer Komersial Pertama

Pertengahan tahun 1950 UNIVAC mengalami kemajuan dalam beberapa aspek pemrograman tingkat lanjut, sehingga merupakan komputer tujuan umum pertama yang dirancang untuk menggunakan angka dan huruf dan menggunakan pita magnetik sebagai media input dan output-nya. Komputer UNIVAC pertama kali digunakan untuk keperluan kalkulasi sensus di AS pada tahun 1951, dan dioperasikan sampai tahun 1963. Komputer pada generasi ini sudah mengguanakan transistor yang sangat mempengaruhi perkembangan komputer pada generasi ini. Trasitor berfungsi untuk pengganti tabung hampa udara, sehingga hal tersebut merubah semua ukuran mesin - mesin elektronik. Komputer generasi ini lebih kecil, cepat, dan dapat diandalkan dan lebih hemat energi di banding dengan generasi pertama.



B.   Komputer Generasi II (1959-1964)

Komputer Generasi Kedua


Komputer menciptakan detik dengan ciri-ciri sebagai berikut:


·       Menggunakan teknologi sirkuit berupa transistor dan diode untuk menggantikan tabung vakum.

·       Sudah menggunakan bahasa pemrograman tingkat tinggi seperti FORTRAN dan COBOL.

·      Kapasitas memori utama dikembangkan dari Magnetic Core Storage.

·       Menggunakan simpanan luar berupa Magnetic Tape dan Magnetic Disk.

·      Kemampuan melakukan proses real time dan real-sharing.

·      Ukuran fisiknya sudah lebih kecil dibanding komputer yang menciptakan pertama.

·      Proses operasi sudah lebih cepat, yaitu jutaan operasi perdetik.

·      Kebutuhan daya listrik lebih kecil.

·      Orientasi program tidah hanya tertuju pada aplikasi bisnis, tetapi juga aplikasi teknik.

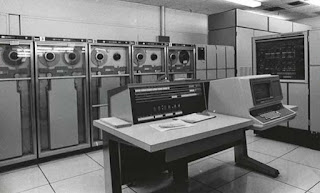

UNIVAC III

Dibanding dengan tabung, teknologi transistor jauh lebih efisien sebagai switch dan dapat diperkecil ke skala mikroskopik. Pada tahun 2001 peniliti Intel telah memperkenalkan silikon paling kecil dan paling cepat di dunia, dengan ukuran 20 nanometer atau sebanding dengan meteran sepermiliar, yang akan digunakan pada prosesor dengan kecepatan 20 GHz (Giga Hertz). Era ini juga menandakan permulaan kesalahan komputer yang merupakan terbesar kedua dalam komputer keluarga.



C.   Komputer Generasi III (1964-1970)

Komputer Generasi Tiga

Ribuan transistor akhirnya berhasil digabung dalam satu bentuk yang sangat kecil. Secuil silicium yag mempunyai ukuran beberapa milimeter berhasil diciptakan, dan inilah yang disebut sebagai Sirkuit Terpadu atau IC-Chip yang merupakan ciri khas komputer ketiga. Cincin magnet tersebut dapat di-magnetisasi secara tidak arah atau berlawanan, dan akhirnya pria-sinyalkan kondisi "ON" atau "OFF" yang kemudian dikembangkan menjadi konsep 0 dan 1 dalam sistem bilangan biner yang sangat dibutuhkan oleh komputer.

Komputer menciptakan suasana dengan ciri-sebagai berikut:

·    Karena menggunakan IC maka kinerja komputer menjadi lebih cepat dan tepat. Kecepatannya hampir 10.000 kali lebih cepat dari komputer menciptakan pertama.

·    Peningkatan dari perangkat lunak sisi.

·  Kapasitas memori lebih besar, dan dapat menyimpan ratusan ribu karakter (sebelumnya hanya puluhan ribu).

·    Menggunakan media penyimpanan luar disket magnetik (disk eksternal) yang sifat pengaksesan datanya acak (random access) dengan kapasitas besar (jutaan karakter).

·     Penggunaan listrik lebih hemat.

·     Kemampuan melakukan multiprocessing dan multitasking.

·     Telah menggunakan tampilan terminal visual dan dapat mengeluarkan suara.

·     Harganya semakin murah.

·     Kemampuan komunikasi dengan komputer lain.


D.   Komputer Generasi IV: PDP 11

Komputer Generasi ke empat


Komputer Generasi ke empat merupakan kelanjutan dari komputer generasi ke tiga, dimana perbedaannya adalah pada komputer generasi ke empat ini menggunakan mikroprosessor dan semikonduktor yang berbentuk sebuah chip untuk memori komputer internal, sementara pada komputer generasi ke tiga, masih menggunakan magnetic core stroage.

Komputer generasi ke empat adalah IBM 370, Apple I dan Apple II, PDP-11, VisiCalc, dan Altair yang menggunakan prosesor Intel 8080, dengan sistem operasi CP / M (Control Program for Microprocessor), dengan bahasa pemrograman Microsoft Basic. Sebagai catatan bahwa pada komputer-komputer generasi keempat ini tidak satupun yang PC-Compatible atau Macintosh-Compatible. Sehingga pada penciptaan ini belum ditentukan standar sebuah komputer terutama komputer pribadi (PC).

E.   Komputer Generasi V (1980-an-sekarang)

Komputer Generasi ke Lima


Akhir tahun 1980, IBM memutuskan untuk membangun sebuah komputer pribadi (PC) secara massal, yang pada tanggal 12 Agustus 1981 menjadi sebuah standar komputer PC, dan pada akhirnya saat ini PC dikenal dengan nama standar IBM-PC. Prosesor yang digunakan adalah 8088/8086 yang menjadi standar komputer saat ini, menggunakan proses dasar 16 bit persatuan waktu. Dengan lahirnya komputer kelima kelima, IBM bekerja sama dengan Microsoft untuk mengembangkan perangkat lunak di dalamnya. Hingga saat ini Microsoft mendominasi kebutuhan perangkat lunak di dunia PC.



Contoh-contoh komputer yang lahir pada generasi kelima berbasis x86, seperti chip 286 yang diperkenalkan pada tahun 1982 dengan 134.000 transistor, kemudian chip 386 pada tahun 1983 dengan 275.000 transistor, sedangkan chip 486 diperkenalkan tahun 1989 yang memiliki 1,2 juta transistor. Selanjutnya pada tahun 1993 Intel memperkenalkan keluarga prosesor 586 yang disebut Pentium 1 dengan jumlah transistor 3,1 juta untuk melakkan 90 MIPS (Million Instruction Per Second). Kemudian pada generasi berikutnya yaitu Pentium 2, 3, dan 4. Dengan prosessor yang lebih cepat dingin, dapat dihasilkan kecepatan MHz yang lebih tinggi, Kecepatan yang dimiliki adalah 20 kali lebih cepat dari generasi pentium - 3.



Dari sisi teknologi beberapa ilmuan komputer meyakini suatu saat tercipta apa yang disebut dengan biochip yang dibuat dari bahan protein sitetis. Robot yang dibuat dengan bahan kelak ini akan menjadi manusia tiruan. Sedangkan teknologi yang sedang dalam tahap penelitian sekarang ini yaitu mikrooptik serta input-output audio yang mungkin digunakan oleh komputer yang akan datang.


Sistem Input/Output

  Sistem Komputer Sistem Komputer merupakan elemen-elemen yang terkait untuk menjalankan suatu aktifitas dengan menggunakan komputer. Elem...
